SmartMeasure-AL

Ampliate il vostro stabilimento di produzione con una soluzione altamente automatizzata e facile da usare di Mitutoyo.

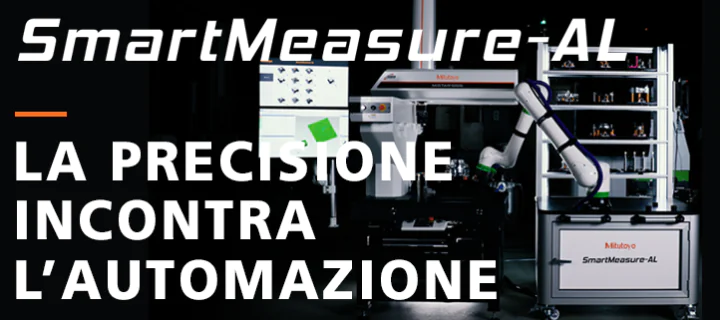

SmartMeasure-AL: Tecnologia di misurazione automatizzata

SmartMeasure-AL è un sistema innovativo per la misurazione automatica con strumenti di misura Mitutoyo.

La soluzione combina componenti all'avanguardia in un sistema completo e ben congegnato: un sistema di scaffalature flessibile (compresa un'unità di pallettizzazione e posizionamento), una stazione di ingresso/uscita efficiente, un sistema di stoccaggio intelligente, pallet modulari, un robot collaborativo e una macchina di misura a coordinate (CMM) con potente elaborazione dati su PC.

Nota: il robot collaborativo e la MMC devono essere acquistati separatamente.

Soluzione "chiavi in mano"

Connettività intelligente

Configurazione modulare

Operatività 24/7

Caratteristiche prestazionali

1.Misurazione efficiente anche di notte: SmartMeasure-AL consente misurazioni automatiche 24 ore su 24, ideale per aumentare l'efficienza e compensare la carenza di personale qualificato. L'operatore deve semplicemente posizionare i pezzi su un massimo di 12 pallet, configurare alcuni parametri di misurazione e il sistema si occuperà del resto in modo completamente autonomo.

2.Facile da usare, senza conoscenze preliminari: Grazie al nostro intuitivo software Space4Win con interfaccia grafica utente (GUI = Graphical User Interface), l'intero processo di misurazione può essere controllato senza problemi anche da utenti inesperti.

3.Visualizzazione chiara dei risultati: I risultati della misurazione vengono visualizzati tramite una spia luminosa sul display HMI (luce verde per GO, luce rossa per NG).

4.Misurazione ripetuta semplificata: I pezzi che non superano il controllo GO/NG possono essere misurati nuovamente in modo mirato, senza dover ripetere l'intera serie. Semplice, veloce ed efficiente.

5.Riconoscimento automatico dei pezzi: Grazie ai tag RFID applicati sui pallet, il sistema riconosce automaticamente il programma adatto per i pezzi. Il lettore RFID è integrato direttamente nella pinza del robot per garantire un funzionamento senza intoppi.

6.Configurazione flessibile: L'assegnazione dei tag RFID ai programmi dei pezzi può essere facilmente modificata tramite un file di impostazioni.

7.Connettività senza interruzioni: Dopo la misurazione, i risultati possono essere trasmessi automaticamente a software statistici, sistemi esterni o persino macchine CNC per la correzione degli utensili.

Immagine di un particolare fissato su di una CMM

Sensore anticollisione

Sensore RFID

FACILE DA USARE

Eliminate i costi di formazione grazie a un'interfaccia utente intuitiva che consente la facile interpretazione dei risultati di misura, e dispone delle immagini dei dettagli dei pezzi e premette diverse impostazioni grafiche.

CONNETTIVITA'

Il software Space4Win, che controlla l'intera configurazione dell'automazione, si collega senza problemi a dispositivi o piattaforme software esterne.

MISURE IN SERIE

Con SmartMeasure-AL è possibile montare più pezzi su un pallet di fissaggio, aumentando così la produttività e la produttività delle misure.

FLESSIBILITA' DI CONFIGURAZIONE SUPERIORE

La configurazione consente allo SmartMeasure-AL di adattarsi a un'ampia varietà di requisiti applicativi con azioni semplici.

OPERATIVITA' 24/7

Lo SmartMeasure-AL può essere utilizzato 24 ore su 24, 7 giorni su 7, senza l'intervento dell'operatore, aumentando così la produttività e la resa produttiva.

FACILITA' NEL REPORTING

Dopo ogni operazione, i rapporti di misura/risultati possono essere inviati a una posizione specifica. È possibile anche il collegamento alle piattaforme di produzione.

CONFIGURAZIONI

Configurazione CMM

Nome prodotto	Codice articolo	Note
MiSTAR 555*	357-305	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
MiSTAR 575*	357-313	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V544*	191-121	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V574*	191-125	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V776*	191-561	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V7106*	191-565	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V9106*	191-569	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.

*I dati tecnici della CMM sono disponibili su richiesta nella scheda tecnica.

Configurazione SmartMeasure-AL

Nome prodotto			Codice prodotto			Note
SmartMeasure-AL			K543869*			Maggiori informazioni sono disponibili su richiesta nella scheda tecnica.

*CMM, accessori CMM e robot devono essere ordinati separatamente

Configurazione Robot

Specifiche tecniche	Robot
Construttore	FANUC	FANUC
Tipo di Robot (modello)	CRX-10iA/L*	CRX-20iA/L*
Raggio di azione	1.418 mm	1.418 mm
Tipo di controller (modello)	R-30iB Mini Plus	R-30iB Mini Plus
Limite velocità operativa	250 mm/s	250 mm/s
Carico utile	10 kg	20 kg
Accuratezza di riposizionamento	±0,04 mm	±0,04 mm
