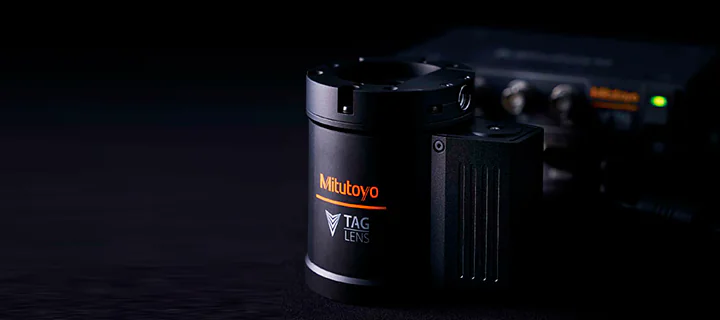

MITUTOYO TAGLENS

Elimina tutte le limitazioni degli obbiettivi convenzionali con TAGLENS, l'obiettivo varifocale con messa a fuoco ultra-profonda.

La flessibilità di TAGLENS

TAGLENS opera ad altissima velocità mettendo a fuoco non una sola lunghezza focale, ma un'ampia gamma di lunghezze focali. Ciò significa che tutto, anche i soggetti a distanze diverse, rimangono a fuoco in modo cristallino.

Grazie alla tecnologia della TAGLENS, ci attende un mondo sorprendente, pieno di meraviglie che nessuno ha ancora visto. Oltre alle applicazioni immediatamente disponibili per la linea di produzione, come l'ispezione dei circuiti stampati, questa lente offre un rilevamento visivo innovativo in una serie di campi. Tra questi, l'automazione di fabbrica, la logistica, lo sviluppo di nuovi materiali, le bioscienze e la medicina, le iniziative ambientali e la sicurezza.

Clicca qui per vedere la pagina dedicata a taglens nel nostro shop

Depliant TAGLENS

Immergetevi nel mondo del controllo dinamico della messa a fuoco con la brochure dei prodotti TAGLENS di Mitutoyo. Scoprite la tecnologia rivoluzionaria e le applicazioni versatili di TAGLENS, che rivoluziona l'imaging di precisione grazie al design unico del nuovissimo obiettivo.

Leggi il depliant

Documentazione Prodotti

Intraprendete un viaggio affascinante nel futuro dell'imaging di precisione con il concept book TAGLENS di Mitutoyo. Immergetevi nell'innovativo regno della tecnologia di questi obiettivi ed esplorate il suo sconfinato potenziale nel trasformare il mondo della microscopia e dell'imaging industriale.

Scopri di più

Mitutoyo B2B Webshop

Sfogliate e ordinate online un'ampia gamma di strumenti di misura di precisione e accessori, assicurandovi transazioni senza problemi e consegne rapide per le vostre esigenze aziendali.

Scopri di più

Migliorare l'efficienza delle ispezioni utilizzando TAGLENS
con il suo amplissimo campo di messa a fuoco

Ispezione dei difetti

Integrando TAGLENS in un microscopio, è possibile, utilizzarlo per l'ispezione dei difetti delle PCB. Ci sono tre componenti importanti nelle PCB: la scheda, i circuiti stampati e i componenti elettronici, il cui controllo richiede l'acquisizione di più immagini mentre si regola la lunghezza focale dell'obiettivo. L'uso di TAGLENS, consente di mettere a fuoco correttamente più soggetti con altezze diverse, richiedendo quindi un unico scatto dell'immagine e riducendo significativamente il tempo di ispezione.

Ispezione dell'aspetto di contenitori

Convenzionalmente, la messa a fuoco di punti con altezze diverse richiedeva una modifica dell'altezza della fotocamera. Ora TAGLENS mette a fuoco istantaneamente e con precisione ogni punto senza modifiche, apportando efficienza al lavoro di ispezione.

Osservazione della composizione di un liquido

Installando TAGLENS su un microscopio, i solidi sospesi a diverse distanze dalla lente dell'obiettivo e i microrganismi in movimento possono essere osservati in modo completo e preciso.

Ispezione della lettura di codici a barre

Grazie all'ampia gamma di messa a fuoco, la fotocamera non ha bisogno di spostarsi per mettere a fuoco il codice a barre degli oggetti posti su un nastro trasportatore, anche se l'altezza o la direzione di ciascuna faccia di destinazione è diversa.

TAGLENS-T1

Frequenza di risonanza	70 kHz
EApertura effettiva	ø11 mm
Transmittanza	90% o superiore (λ 400 nm a 700 nm)
Campo di refrattività	+/- 0.7 a 1 D
Posizione di montaggio	Tutte le direzioni
Ambiente operativo / Umidità	10 °C a 40 °C / 40% a 70% /RH o meno (no condensa)

Pulsed Light Source - PLS

Sistema di illuminazione	Luce pulsante
Colore	Bianco
*Massima uscita luce 1**	30 lm
Sistema di guida luce	Sistema di guida a fibra ottica
Ingresso impulso Jack TRIGGER IN / Frequenza (frequenza risonante TAGLENS-T1)	75 kHz o meno
Uscita impulso / Larghezza impulso ottico (larghezza intera a metà del massimo) * *	750 ns to 100 ns
Campo di temperatura di utilizzo	5 a 40 ºC,80 % RH max.

*1 Frequenza di impulso: 70 kHz, Altezza ingresso impulso: 80 ns Guida luce: 2 m lung., fibra di vetro multi-componente

Microscopio VMU-T1

TAGLENS compatibile	TAGLENS-T1
Ingrandimento lente di immaging	1X
Area di immaging	ø11 mm
Obiettivi applicabili	M Plan Apo Series
Opzioni	Torretta manuale, torretta elettrica, polarizzatore e analizzatore, unità di messa a fuoco, tavola XY, supporto semplice

Campo di lunghezza focale variabile

M Plan Apo Series
Obiettivi	1X	2X	5X	7.5X	10X	20X	50X
Profondità di fuoco x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Profondità totale di scansione (mm)	16	4	0.64	0.28	0.16	0.04	0.07
FOV reale (mm) Camera da 1/2 pollice	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
FOV reale (mm) camera da 2/3 di pollice	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 Opzione (Uno di questi modelli è in dotazione standard.)
Nota: il modello deve essere un modello solido. I dati di assemblaggio non sono supportati.
