SmartMeasure-AL

Erweitern Sie Ihre Produktionsstätte mit einer hoch automatisierten und benutzerfreundlichen Lösung von Mitutoyo

SmartMeasure-AL: Automatisierte Messtechnik

SmartMeasure-AL ist ein innovatives System zur automatischen Messung mit Messgeräten von Mitutoyo.

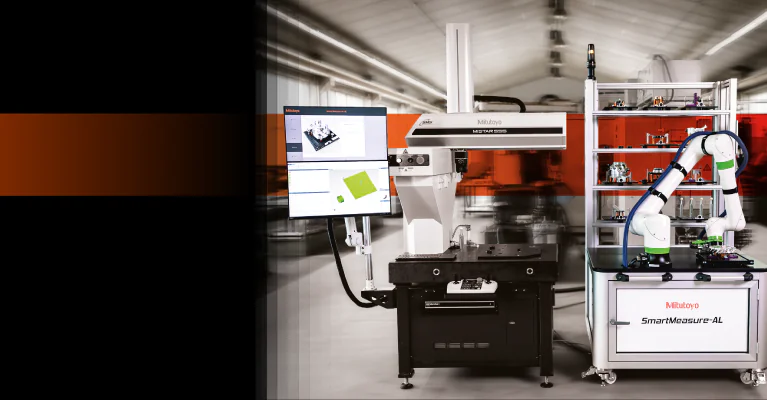

Die Lösung vereint modernste Komponenten in einem durchdachten Gesamtsystem: Ein flexibles Regalsystem (inkl. Palettier- und Positioniereinheit), eine effiziente Ein-/Ausgabe-Station, ein intelligentes Lagersystem, modulare Systempaletten, ein kollaborativer Roboter sowie ein Koordinatenmessgerät (KMG) mit leistungsstarker Datenverarbeitung am PC.

Hinweis: Der kollaborative Roboter und das KMG sind separat zu erwerben.

Schlüsselfertige Lösung

Smarte Konnektivität

Modularer Aufbau

24/7-Betrieb

Leistungsmerkmale

1.Effiziente Messung – auch nachts: SmartMeasure-AL ermöglicht automatische Messungen rund um die Uhr, ideal zur Steigerung der Effizienz und zum Ausgleich von Fachkräftemangel. Der Bediener platziert die Werkstücke einfach auf bis zu 12 Paletten, konfiguriert wenige Messparameter und den Rest übernimmt das System vollkommen autonom.

2.Einfache Bedienung – ohne Vorkenntnisse: Dank unserer intuitiven Space4Win-Software mit grafischer Benutzeroberfläche (GUI = Graphical User Interface) kann der gesamte Messprozess auch von ungeübten Anwendern problemlos gesteuert werden.

3.Klare Ergebnisanzeige: Die Messergebnisse werden über eine Kontrollleuchte auf dem HMI-Display angezeigt (grünes Licht für GO, rotes Licht für NG).

4.Wiederholte Messung leicht gemacht: Werkstücke, die durch die GO/NG-Prüfung fallen, können gezielt erneut gemessen werden, ganz ohne Wiederholung der gesamten Serie. Einfach, schnell und effizient.

5.Automatische Teileerkennung: Über RFID-Tags an den Paletten erkennt das System automatisch das passende Teileprogramm. Das RFID-Lesegerät ist direkt am Robotergreifer integriert für einen reibungslosen Ablauf.

6.Flexible Konfiguration: Die Zuordnung von RFID-Tags zu Teileprogrammen kann unkompliziert über eine Einstellungsdatei angepasst werden.

7.Nahtlose Konnektivität: Nach der Messung können die Ergebnisse automatisch an Statistiksoftware, externe Systeme oder sogar CNC-Maschinen zur Werkzeugkorrektur übermittelt werden.

aufgespanntes Werkstück auf einem KMG

Antikollisionssensor

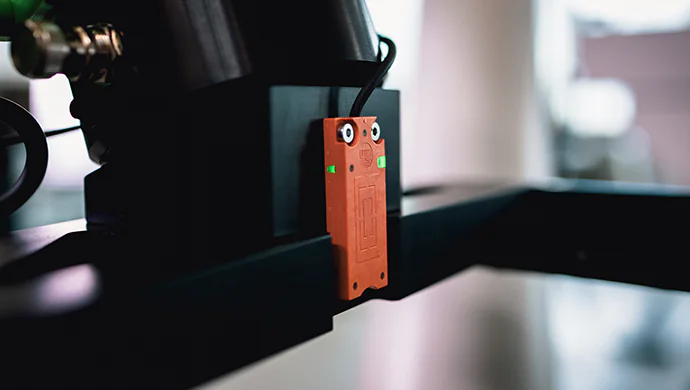

RFID-Sensor

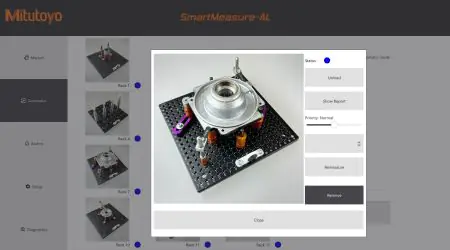

EINFACHE BEDIENUNG

Dank der intuitiven Benutzeroberfläche mit Funktionen wie der einfachen Interpretation von Messergebnissen, Detailbildern der Werkstücke und grafischen Konfi-gurationen können Sie sich Schulungskosten sparen.

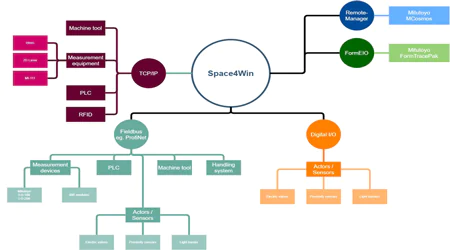

KONNEKTIVITÄT

Die Space4Win-Software, mit der die gesamte Automatisierung gesteuert wird, lässt sich mühelos in Verbindung mit externen Geräten oder Software-Plattformen verwenden.

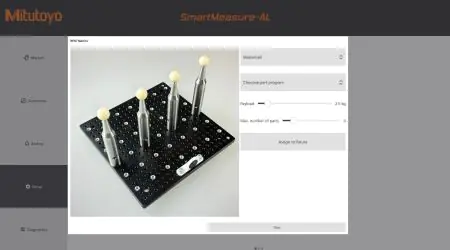

MESSUNG MEHRERER WERKSTÜCKE

Bei der Verwendung von SmartMeasure-AL lassen sich mehrere Werkstücke auf einer Palette aufspannen, wodurch der Werkstückdurchsatz erhöht und die Produktivität gesteigert wird.

FLEXIBLE KONFIGURATION

Die Konfiguration von SmartMeasure-AL erlaubt eine Anpassung an unterschiedliche Anforderungen ohne grossen Aufwand.

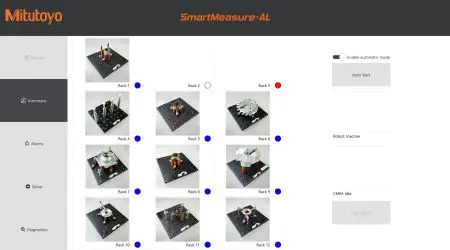

24/7-BETRIEB

SmartMeasure-AL kann rund um die Uhr ohne Bedienereinfluss betrieben werden, woraus eine Verbesserung der Produktivität und Produktionsleistung resultiert.

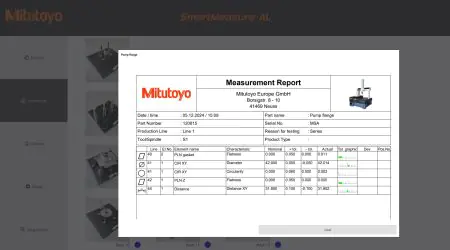

EINFACHE BERICHTERSTELLUNG

Nach jedem Vorgang können Messberichte/ -ergebnisse an einem bestimmten Ort angezeigt und gespeichert werden. Ausserdem besteht die Möglichkeit der Anbindung an Fertigungsplattformen.

KONFIGURATION

KMG – Konfiguration

Artikelbezeichnung	Bestell-Nr.	Anmerkung
MiSTAR 555*	357-305	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
MiSTAR 575*	357-313	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
CRYSTA-Apex V544*	191-121	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
CRYSTA-Apex V574*	191-125	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
CRYSTA-Apex V776*	191-561	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
CRYSTA-Apex V7106*	191-565	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.
CRYSTA-Apex V9106*	191-569	Messköpfe, Tastelemente und Softwaremodule müssen der jeweiligen Anwendung entsprechend konfiguriert werden.

*Die technischen Daten des KMG entnehmen Sie bitte dem technischen Datenblatt.

SmartMeasure-AL – Konfiguration

Artikelbezeichnung			Bestell-Nr.			Anmerkung
SmartMeasure-AL			K543869*			Nähere Informationen finden Sie im technischen Datenblatt.

*Das KMG, KMG-Zubehör und der Roboter sind separat zu erwerben.

Roboter – Konfiguration

Technische Daten	Roboter
Hersteller	FANUC	FANUC
Robotertyp (Modell)	CRX-10iA/L*	CRX-20iA/L*
Reichweite	1.418 mm	1.418 mm
Steuerungstyp (Modell)	R-30iB Mini Plus	R-30iB Mini Plus
Max. Betriebsgeschwindigkeit	250 mm/s	250 mm/s
Max. Tragfähigkeit	10 kg	20 kg
Wiederholgenauigkeit bei Positionierung	±0,04 mm	±0,04 mm

*Der Roboter muss mit PROFINET-Konfiguration bestellt werden.
