Verbindungen schaffen mit Mitutoyo

IoT (Internet of Things) für Messprozesse transformiert Ihr Unternehmen

Damit die Zentrale kontinuierlich die zunehmende Messeffizienz nachvollziehen kann, schaffen wir Verbindungen für Design und Messprozess. Die Echtzeit-Einbindung verbindet - mit Messdaten aus der Produktion - die Produktion und die Messung, um Qualität sichtbar zu machen. Messprozess-IoT wird auch Ihr Unternehmen verändern!

MEHR INFORMATIONEN ZUR KONNEKTIVITÄT

VERBINDUNGEN SCHAFFEN FÜR DESIGN UND MESSUNG

Um die Effizienz bei der Messdurchführung zu steigern, lohnt sich die Betrachtung des Designprozesses.

So können mit nur einem Mausklick dank „MiCAT Planner“ Toleranzinformationen zum 3D CAD-Modell hinzugefügt werden.

Bis zu 95 % Zeitersparnis bei der Erstellung von Messprogrammen

Was mit herkömmlichen 2D-Diagrammen und manueller Erstellung 45 bis 60 Minuten beansprucht und 15 bis 20 Minuten bei Einsatz von 2D-Diagramm plus 3D CAD, wird nun in nur 3 Minuten mit dem MiCAT Planner fertiggestellt!

Vergleich der Vorbereitungszeiten für Messprogramme

Automatisch optimierter Messpfad

Messdurchführung mit minimalem Zeitaufwand

Optimierungsfunktionen bestimmen die geringstmögliche Anzahl an Messpositionen und Tasterwechseln sowie den kürzesten Messpfad, sodass Messungen mit minimalem Zeit-aufwand durchgeführt werden können.

Qualitätsabweichungen ausschliessen

Gleichbleibende Messqualität ohne Variationen bei Mitarbeiterwechsel

Durch Festlegung von Messregeln mithilfe der „Rules Editor-Funktion” wird automatisch ein regelkonformer Pfad festgelegt. Dies verhindert Qualitätsabweichungen bei unter-schiedlichen Mitarbeitern bei Schichtwechsel.

Bildschirmkonfiguration und Funktionen

Intuitive Bedienung; leicht zu bedienende, einfache Ansicht

Die MiCAT Planner-Bildschirmkonfiguration bietet eine „einfache Ansicht” mit intuitiver, leichter Bedienung (3D-Ansicht, Plan-Ansicht etc.). Positionen und Fenstergrössen können vom Benutzer angepasst werden.

Bildschirmkonfiguration und Funktionen

① 3D-Ansicht	・Anzeige von Grafik-Informationen ・Informationen zu Messmitteln ・CAD-Modelle ・Toleranz-Informationen ・Messpunkte und Messpfade ・Animierter Messprozess
② Plan-Ansicht	・Listenanzeige der Messelemente, Toleranzen etc. ・Checkboxen für Messung und Auswertung
③ Eigenschaften	・Änderungen für Elemente, Toleranzen und Messpunkte ・Bearbeitungen der Messpunkte für individuelle Elemente
④ Programm-Ansicht	・Anzeige von Messdetails und projizierten Messzeiten ・Animationsfunktion für eine bewegte 3D-Ansicht des Messprozesses

Unterstützte CAD-Formate

CAD-Formate	Datei-Erweiterung	Unterstützte Versionen
ACIS	.sat	R1-2016.1.0 (PMI wird nicht unterstützt)
STEP	.step/ .stp	AP203, AP204, AP242 (PMI wird nicht unterstützt)
NX *1	.prt	11-18, NX1-10
Creo Parametric (Pro/E) *1	.prt/ .prt.*	16-Wildfire5, Creo 1.0-3.0
CATIA v5 *1	.CATPART	v5 R8 – 5 – 6R2016
Solid Works *1	.sldprt	98 - 2016 (mit PMI: 2014 - 2016)

* Option (jeweils 1 als Standard enthalten)
Anmerkung: Es wird ein kompaktes Modell benötigt – Montagedaten werden nicht unterstützt.

MCOSMOS-Unterstützung（MiCAT Planner v2.1）

①MCOSMOS für die Programm-Generierung mit dem MiCAT Planner, ab MCOSMOS v4.3.5 oder höher
②MCOSMOS GEOPAK für die Programm-Ausführung (Wiederholbetrieb), ab MCOSMOS v4.3.5 oder höher*

* Für den Einsatz der mit MiCAT Planner erstellten Programme sind separate "Execution Rights (Run Option)/Ausführungsberechtigungen (Wiederholbetrieb)" erforderlich.

"Execution Rights (Run Option)/Ausführungsberechtigungen (Wiederholbetrieb)" für einen 3D-Arbeitsplatz sind beim MiCAT Planner inklusive.

Sprachen

unterstützte Sprachen:

Deutsch, Englisch, Japanisch, Französisch, Spanisch, Portugiesisch, Italienisch, Chinesisch, Koreanisch, Polnisch, Tschechisch, Niederländisch, Türkisch

VERBINDUNGEN SCHAFFEN FÜR PRODUKTION UND MESSUNG

Erstellen Sie mit Messdaten aus der Produktion statistische Kontrollprozesse (SPC = statistical process control), sodass ausschliesslich Produkte in guter Qualität produziert werden.

Das Netzwerksystem MeasurLink sammelt Daten von unterschiedlichen Messgeräten und erstellt Echtzeit-Anzeigen der Statistik-Verarbeitung

(Kontrollkarten, Histogramme, Prozessfähigkeitsindizes etc.).

Ausschuss vermeiden; nur Produkte von
guter Qualität produzieren

Sammeln Sie in Echtzeit Daten von allen Messgeräten im Netzwerk, um mit der statistischen Prozesskontrolle Abweichungen vorherzusagen. Die wertvollen Mess-ergebnisse können sinnvoll eingesetzt werden, um die Qualität zu steigern.

Verschiedene und einfach zu nutzende Bildschirme für die Datensammlung

2D-Ansichten

Mit Fotos und Zeichnungen als Hintergrund können Messungen mit Verbindungslinien angezeigt werden, die dann als Arbeitsanweisungen eingesetzt werden. Ausserdem können die Ergebnisse der Toleranzbewertung mit farbigen Rahmen dargestellt werden.

Datenblätter

Einzelmesswerte können in Tabellenform angezeigt werden, sodass Mehrfachmessungen in verständlicher Form abgebildet werden.

Bildschirm-Layouts

Der Dokumentmanager ermöglicht eine flexible Bildschirmgestaltung.

Umfassende statistische Analysefunktionen werden unterstützt (XR-Regelkarten, Ablaufanweisungen etc.)

Mit der Vielzahl an statistischen Analyse- und Anzeigemöglichkeiten können massgeschneiderte Ergebnisse für spezifische Situationen und Ziele erreicht werden.

REGELKARTEN

Kontinuierliche Werte: Xquer-R-Karten, Xquer-S-Karten, I/MR-Regelkarten,
Histogramme, Ablaufdiagramme, Pre-Control-Karten, Rangdiagramme, Box-Diagramme, Messdiagramme, Anzeigebalken, multivariate Regelkarten etc.
Messwerte: p-, np-, c- und u-Regelkarten; Pareto-Diagramme; Tortendiagramme

STATISTIK

Maximalwert, Minimalwert, Standardabweichung, Mittelwert ±3σ/ 4σ/ 6σ, Prozessfähigkeitsindizes (Cp, Cpk, Pp, Ppk), Ausschussrate etc.

Alarmfunktionen warnen den Benutzer bei Prozessabweichungen/Fehlfunktionen

Der Benutzer/Maschinenführer erhält eine Warnmeldung, falls anormale Werte auftreten (ausserhalb der Toleranz, ausserhalb der Eingriffsgrenze). Verschiedene Warnmethoden stehen zur Auswahl, z. B. Pop-up-Fenster, E-Mails oder Logdatei-Einträge.

VERBINDUNGEN SCHAFFEN FÜR MANAGEMENT UND
MESSPROZESSE

Inline-Messungen ermöglichen die 100%ige Überprüfung und zentralisierte Steuerung. Die daraus resultierende frühzeitige Erkennung defekter Produkte ermöglicht schnellere Gegenmassnahmen, reduziert kostenintensive Nachbearbeitungen und führt im Endergebnis zu höheren Gewinnen.

Frühzeitige Erkennung defekter Produkte

MACH-3A ermöglicht die Entdeckung defekter Produkte in einem sehr frühen Stadium des Produktionsprozesses.

Mit der Installation der MACH-3A-3D-Messmaschine wird es möglich, bereits sehr früh im Produktionsprozess nicht massgetreue Produkte zu identifizieren. Mit dieser frühen Eingriffsmöglichkeit können die Kosten, die solche Produkte verursachen, drastisch reduziert werden.

Erhöhen Sie den Faktor für die Erkennung fehlerhafter Produkte auf bis zu 80%!

MeasurLink, MiCAT Planner und Smart Factory

Kein Zweifel – die Überwachung industrieller Produktions-prozesse ist nicht nur in der Maschinenhalle extrem wichtig, sondern auch auf Management-Ebene.

In der „Smart Factory” sind alle Geräte über das Internet verbunden, sodass verschiedenste Informationen gesam-melt, analysiert und verwaltet werden können, sowohl für den Einsatz in der Produktion wie auch auf verschied-ensten Management-Ebenen. Mit der Installation von MeasurLink und MiCAT Planner machen Sie einen wichtigen Schritt in Richtung „Smart Factory“.

VERBINDUNGEN SCHAFFEN FÜR MESSUNGEN WELTWEIT

Weltweite Niederlassungen können per Netzwerk an die Zentrale angebunden werden. Mit der zunehmenden Globalisierung der Märkte nehmen auch Verbindungen zwischen Produktionsstätten globale Ausmasse an. Damit ergeben sich Forderungen nach einer weltweiten Qualitätskontrolle.

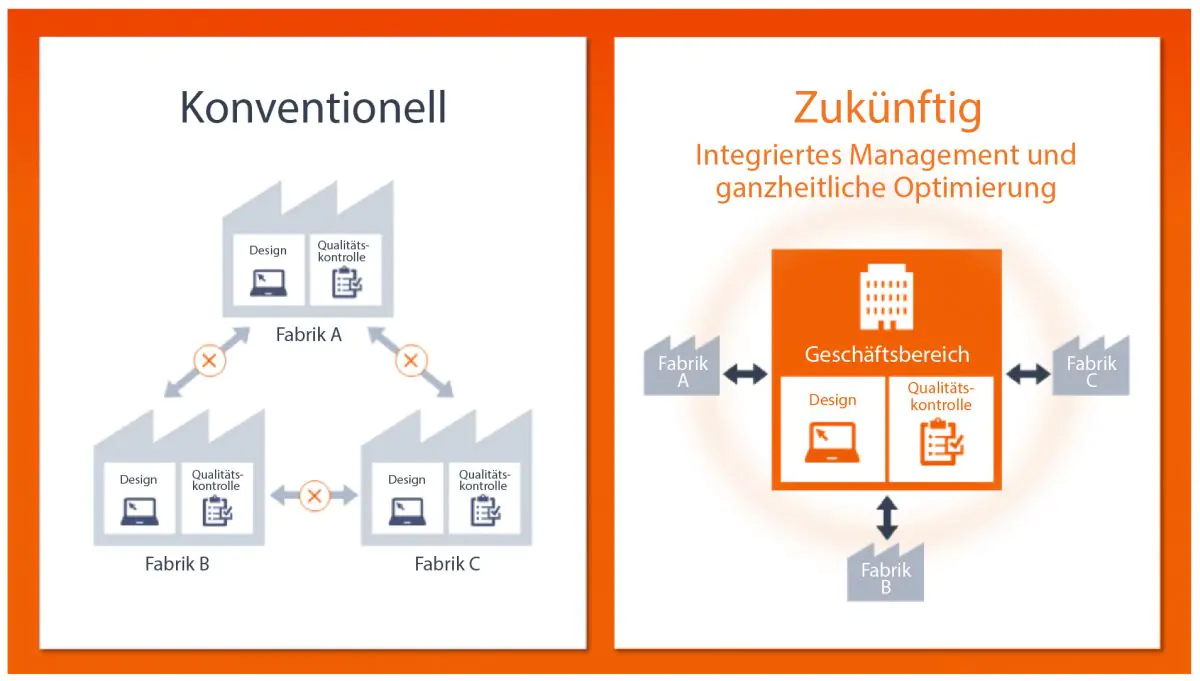

MCH Smart Factory_Globale Steuerung durch Qualitätskontrolle_DE.jpg

Globale Steuerung der
Qualitätskontrolle

Immer mehr Unternehmen gründen Produktionsstätten im Ausland – nicht nur Grossunternehmen, sondern auch mittlere und kleine Firmen. Weltweit wird es daher wichtiger, Produkte von hoher Qualität zu produzieren. Mit der Installation von MeasurLink können Messergebnisse weltweiter Niederlassungen verwaltet und so die Qualität in globalem Massstab verbessert werden.

Möchten Sie mehr über unsere Angebote zur Smart Factory wissen?

Gehen Sie dazu auf unsere Kontakt-Seite und füllen Sie bitte das Formular aus, damit wir Ihre Produkt- oder Service-Anfrage bestmöglich und effizient bearbeiten können.

Zur Kontakt-Seite
